Sistema di sorveglianza elettro-ottica a 2 assi ad alta precisione su nave EOSS

2 assi Alta precisione Sistema di sorveglianza elettro-ottica di bordo (EOSS)

1.1 Introduzione alla produzione

JH602-28015Il sistema di sorveglianza elettro-ottico a bordo della nave è un sistema ottico-meccanico-elettro altamente integrato dotato di una telecamera diurna HD 1080p e di una termocamera raffreddata MWIR.La fotocamera è asservita a una piattaforma stabilizzata a 2 assi e 2 gimbal.Caratterizzato da un design compatto e modulare, è previsto per le navi che soddisfano requisiti militari e civili come la ricerca, l'osservazione, la ricognizione e il tracciamento di obiettivi sulla superficie del mare, ampiamente applicato in marina, polizia, guardia costiera e marittima ecc.

1.2 Caratteristiche principali

1. La stabilizzazione a 2 assi (azimut ed elevazione), il giroscopio ad alta precisione e il sistema di servocomando implementano la ricognizione a copertura totale.
2. Dimensioni compatte, peso leggero, forte adattabilità, basso consumo energetico e alta efficienza in termini di costi.
3. Funzione di tracciamento video.Sono disponibili il monitoraggio in tempo reale, il monitoraggio manuale/automatico e il blocco automatico.
4. La correzione ad alta precisione garantisce l'allineamento dell'asse ottico di IR e CCD.
5. Gimbal è controllato da un software intuitivo
6. I dati relativi alla modalità operativa, all'angolo di azimut e all'angolo di elevazione possono essere visualizzati su video e ritrasmessi.

1.3.1 Specifiche del sistema

1. Copertura azimutale: n×360° continua
2. Elevazione Calarabbia: -20°~+75°(orizzontale è 0°,dproprio è meno.)
3. Precisione di stabilizzazione: ≤0.5mrad(1σ)
4. Precisione angolare: ±0,1°(1σ)
5. Formato immagine di uscita: SDI

1.3.2 Telecamera diurna HD

1. CCD: SONY 1/2,8 CMOS
2. Risoluzione: 1920×1080
3. Lunghezza focale: 4,3 mm~129 mm (zoom ottico 30×)
4. Campo visivo: 63,7°~2,3°
5. Obiettivo: HD 2,13 milioni di pixel
6. Messa a fuoco: automatica

1.3.3 Termocamera IR

1. Rivelatore: rivelatore MWIR raffreddato 640×512
2. Spettro: 3μm~5μm
3. Dimensione dei pixel: 15μm×15μm
4. Lunghezza focale: 30 mm~300 mm

1.3.4 Modulo di tracciamento video

1. Obiettivo di ricerca automatica/manuale nell'area specificata

Selezione target: supporta il blocco automatico/manuale
Scena di tracciamento del bersaglio:in aria, in mare (è in grado di ottimizzare il target sulla base di video/immagini fornite dall'utente).
Obiettivo di riconquista intelligente dopo aver perso in breve tempo

1. Supporta FOV fisso o telecamera FOV variabile.Nello stato di tracciamento, continua a tracciare il bersaglio mentre cambia FOV.
2. Parametri:

• Contrasto di tracciamento minimo: 10%
• SNR minimo: 10dB
• Dimensione minima del target: 3×3 pixel
• Ritardo di uscita: <40ms
• Precisione di rilevamento: ≤0,1°
• Tempo di elaborazione: <100ms
• Campo di rilevamento: azimut ±60°, elevazione ±45°

1. Ingresso video: video digitale HD-SDI a 1 via, video analogico PAL a 1 via
2. Uscita video: video digitale SDI a 1 via
3. Comunicazione: RS422 unidirezionale
4. Tensione di lavoro: DC5V

1.3.5 Parametro ambientale

1. Temperatura di funzionamento: -20ºC~+50ºC
2. Temperatura di stoccaggio:-30ºC~+60ºC
3. A prova di vibrazione: GJB 150.16A-2009, A.2.3.11 il 21^stnave di classe
4. Resistente alla pioggia: GB 4208-2008 IP67

1.3.6 Parametro fisico

1. Dimensione: ≤Φ260mm×360mm (H)
2. Colore: grigio navy
3. Peso: ≤20 kg
4. Tensione di funzionamento: DC24V
5. Consumo energetico: ≤450 W
6. Installazione: l'ammortizzatore non è necessario.Il giunto cardanico è rigidamente connesso con il piedistallo.Il giunto cardanico ha una linea di graduazione zero sulla direzione dell'azimut.
   1. Composizione del sistema

JH602-28015 EOSS è previsto per la motovedetta, utilizzato per il monitoraggio, il tracciamento e il posizionamento di bersagli marittimi e aerei.Mentre la motovedetta è in missione, lo stato del gimbal e il video vengono ritrasmessi e visualizzati sul software;anche i comandi di controllo vengono inviati al gimbal da un software intuitivo per realizzare operazioni e controlli in tempo reale.
Il sistema completo è composto da gimbal, scatola elettronica e software operativo e di controllo.

1. 1. Giunto cardanico

Il giunto cardanico è un'unità sensore (armadio ottico) asservita a una piattaforma servo stabilizzata con giroscopio a due assi (elevazione e azimut).L'unità sensore è dotata di una telecamera termica MWIR 640×512 ad alta risoluzione con obiettivo zoom continuo da 15~280 mm e di una telecamera diurna HD 1920×1080, in grado di rilevare, riconoscere, identificare e tracciare il target di giorno e di notte.Il giunto cardanico con piedistallo è installato sopra il ponte in base all'ambiente pratico.
L'interfaccia esterna è un connettore per aviazione a 26 pin.

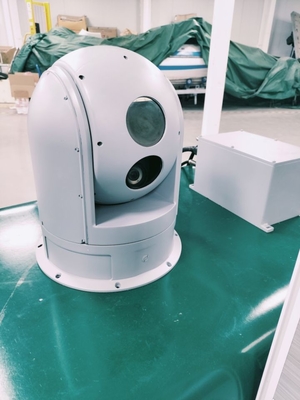

Mappa fisica

​
