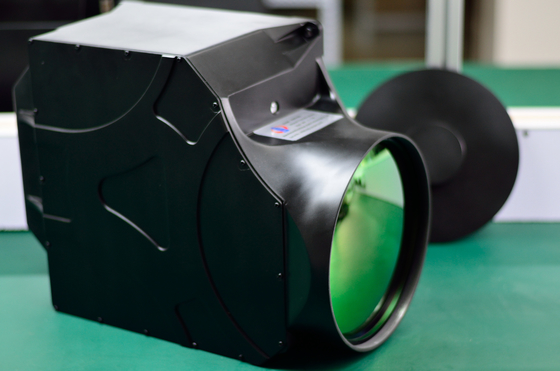

Zoom continuo della macchina fotografica 800~80mm di registrazione di immagini termiche di infrarosso della lunga autonomia 24VDC

Zoom continuo 800~80 mmTermocamera a infrarossi raffreddata

1.1Sistema Ottico

La termocamera utilizza un sistema ottico di zoom continuo a onde medie (3,7 μm ~ 4,8 μm) che è una struttura trasmissiva completa composta da un gruppo di lenti fisse anteriori, un gruppo di lenti zoom, un gruppo di lenti di compensazione, un gruppo di lenti fisse posteriori, un gruppo di lenti riflettenti e relè.Lo schema del sistema ottico si riferisce alla Figura 1.

Figura 1 Diagramma del sistema ottico di zoom continuo

Il gruppo di obiettivi zoom e il gruppo di obiettivi di compensazione adottano 2 lenti di separazione.Al fine di garantire una qualità dell'immagine chiara e stabile, quando gli obiettivi zoom si muovono lungo la direzione dell'asse, gli obiettivi di compensazione si muovono con essi in modo sincrono per effettuare la compensazione in tempo reale.Il design a doppio motore per lo zoom e il gruppo di lenti di compensazione possono diminuire il volume e ridurre il peso, allo stesso tempo, l'utilizzo di riflettori per il percorso della luce riflettente può anche diminuire ulteriormente il volume.Le lenti a relè rendono la pupilla d'ingresso situata nella parte centrale del sistema, la potenza focale e il calibro di ciascuna lente sono uniformi per realizzare un'efficienza dello schermo raffreddato al 100%.

1.2Rivelatore

La termocamera di sorveglianza a lungo raggio JH640-800 sceglie la terza generazione importata di rivelatore di matrice sul piano focale con fissazione raffreddata, è il rivelatore ad alte prestazioni più maturo e più ampiamente applicato.Il piano focale è realizzato in materiale HgCdTe con risposta infrarossa a onde medie (3,7μm~4,8μm).La rilevabilità (D*) raggiunge.Con i vantaggi di buone prestazioni nella regione spettrale effettiva e nell'ampio intervallo di temperature operative, questo rilevatore è stato ampiamente applicato al rilevamento, alla sorveglianza, al monitoraggio, all'avvertimento, alla ricerca del bersaglio e al tracciamento a infrarossi su aeromobili, navi, veicoli e altri vettori.

Il raffreddamento del rilevatore adotta il dispositivo di raffreddamento del ciclo Stirling integrato che utilizza il principio di espansione isentropica gassosa con caratteri di multifunzionalità e lunga durata. Questo tipo di dispositivo di raffreddamento presenta molti vantaggi, come struttura compatta, volume ridotto, peso leggero, ampio intervallo di temperature raffreddate, breve orario di inizio, alta efficienza, lunga durata, facile da controllare, lungo tempo di lavoro continuo e così via.

1.3Circuito di elaborazione del segnale

1.3.1Principio

Se si confrontano gli array sul piano focale a infrarossi con gli occhi della termocamera a infrarossi, il circuito di elaborazione delle immagini ne è il cervello.La funzione principale del circuito di elaborazione del segnale (SPC) è l'analisi completa del segnale in tempo reale mirata ai difetti dell'immagine a infrarossi.Sulla base della stabilità della temperatura dell'FPA, SPC realizza funzioni di generazione del segnale di guida, composizione video standard, comunicazioni con PC, comunicazione uomo-macchina ecc. Il principio di base del circuito di elaborazione del segnale si riferisce alla Figura 2.

Specifiche:
