Luogo di origine: | Wuhan Cina |
Marca: | JOHO |
Certificazione: | ISO9001:2000, SGS |
Numero di modello: | JH640-100 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | negotiation |
Imballaggi particolari: | Cassa su misura della lega di alluminio con le ruote |
Tempi di consegna: | 3months dopo il pagamento ricevuto |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 50Sets/Year |
Tecnologia: | Infrarosso | Stile: | Panoramica/Inclinazione |
---|---|---|---|
Tipo: | un sistema di 2 sensori | Rivelatore: | VOx non raffreddato FPA di LWIR |
Formato di HDMI: | PAL/NTSC | Risoluzione orizzontale: | 640x512 |
Configurazione: | Macchina fotografica termica e macchina fotografica della luce di giorno | Norma: | GJB |
Peso: | Torretta: cabina elettronica di ≤70kg: gruppo di regolazione di ≤8.2kg: ≤1.2kg | Lunghezza d'onda: | 1.06μm |
Banda spettrale: | 8μm~12μm | Comunicazione: | RS232 |
Alimentazione elettrica: | CC 24V/15A, DC28V/15A | ||
Evidenziare: | Elettro macchina fotografica infrarossa ottica del fuco,Macchina fotografica non raffreddata del fuco del VOx FPA di LWIR,Macchina fotografica infrarossa del fuco di GJB |
Sistema infrarosso elettro-ottico non raffreddato della macchina fotografica del fuco del VOx FPA di LWIR

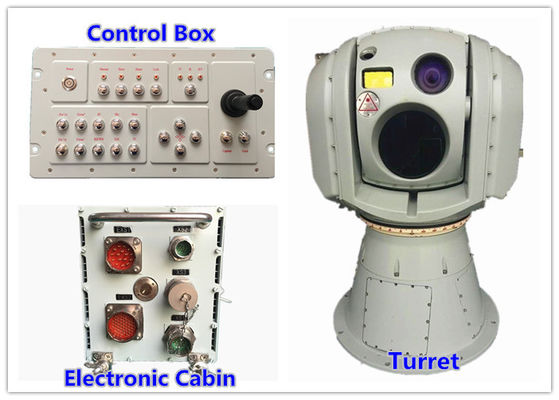

Il sistema di tracciamento EO/IR JH640-100 è un dispositivo integrato che compone l'unità ottica, elettrica, del macchinario, di controllo e di elaborazione dei segnali, utilizzando il rivelatore elettro-ottico come componente sensibile ed il controllo elettromeccanico per stabilizzare l'vista-asse, così realizza il bloccaggio dell'obiettivo, seguendo, funzione di stabilizzazione e di tendenza. La seguente tecnologia comprende il riconoscimento dell'obiettivo & la tecnologia dell'automatico-inseguimento; EO che segue servocomando; applicazione di tecnologia di controllo; l'elaborazione dei segnali di progettazione e del meccanismo è critica da determinare la prestazione di sistema di tracciamento di EO. Recentemente il sistema di tracciamento avanzato di EO è fornito di sensori con l'onda differente e tipo come la TV, IR, LRF, localizzatore di IR e la progettazione di cui dovrebbe considerare i seguenti fattori: distanza di operazione, ambiente, caratteristiche dell'obiettivo, apertura di ottica & lunghezza focale, accuratezza di stabilizzazione, peso e volume.
Funzioni
Specifiche:
MACCHINA FOTOGRAFICA TERMICA | |
Rivelatore | Microbolometer non raffreddato di LWIR FPA |
Pixel | 640x512 |
Banda spettrale | 8μm~12μm |
FOV | 6.2° x 5.0° (zoom elettronico: 2×) |
Lunghezza focale | 100mm, F#: 1 |
MACCHINA FOTOGRAFICA DELLA LUCE DI GIORNO | |
Rivelatore | 752*582, 1/3" CCD bianco/nero |
FOV | zoom continuo 2.1° di 55.8° x |
Gamma di illuminazione | 200Lx ~105Lx |
TELEMETRO LASER | |
Lunghezza d'onda | 1.06μm |
Gamma | 300m~5km (visibilità obiettivo di 8m*2m, di 10km) |
Accuratezza di misura | ± 5m del ≤ |
SERVO | |
Accuratezza di stabilizzazione | ≤ 0.2mrad (1σ) |
Gamma di direzione della torretta | Azimut: ± 180° (direzione dell'arco 0°is); Passo: -20°~+75° |
VELOCITÀ MASSIMA DI ANGOLO DELLA TORRETTA | |
Azimut | ≥50°/s |
Passo | ≥50°/s |
Formato del segnale video | AMICO B/W standard di CCIR |
Comunicazione | RS232 |
AMBIENTALE | |
Gamma di temperatura di funzionamento | -40℃ ~ +60℃ |
Gamma di temperature di stoccaggio | -40℃ ~ +65℃ |
POTERE | |
Alimentazione elettrica | CC 24V/15A, DC28V/15A |
Consumo di energia |
DC24: ≤350W DC28V: ≤420W |
FISICO MEDICA | |
Dimensione (L×W×H) |
Torretta: Φ400×630mm Gabinetto elettronico: 159x346.8x185.5mm Gruppo di regolazione: 364×200.5×137.5mm |
Peso |
Torretta: ≤70kg Cabina elettronica: ≤8.2kg Gruppo di regolazione: ≤1.2kg |
