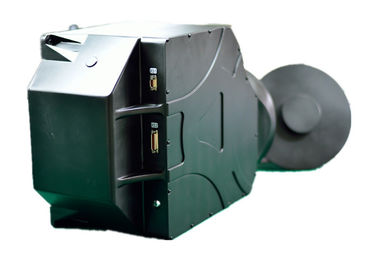

Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie

Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie

  • Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie
  • Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie
  • Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie
Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie
Dettagli:
Luogo di origine: La Cina
Marca: JOHO
Certificazione: ISO9001:2000
Numero di modello: jh640-800
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: negotiation
Imballaggi particolari: Cassa standard dell'attrezzatura di sicurezza
Tempi di consegna: 2months dopo il pagamento ricevuto
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 50sets/year
Contatto
Descrizione di prodotto dettagliata
Tecnologia: infrarossi Stile: Telecamera termica Imaging
Tipo: Macchina fotografica continua di EO IR dello zoom Lunghezza del fuoco: zoom continuo di 800~80mm
standard: GJB Caratteristica: Impermeabile/renda impermeabile
Efficace distanza: 30km (obiettivo: veicolo di 2.3m x di 2.3m) Applicazioni: Navigazione, sorveglianza, salvataggio
Evidenziare:

macchina fotografica di registrazione di immagini termiche della lunga autonomia

,

macchina fotografica infrarossa di registrazione di immagini termiche

Macchina fotografica infrarossa di registrazione di immagini termiche raffreddata JH640-800 della lunga autonomia di HgCdTe FPA



1,1 sistema di ottica

La macchina fotografica termica utilizza il sistema ottico continuo dello zoom di mezzo Wave (3.7μm~4.8μm) che è in pieno struttura transmissive consiste delle lenti fisse anteriori gruppo, del gruppo degli zoom, delle lenti gruppo della compensazione, delle lenti fisse parte posteriore gruppo, del gruppo delle lenti di relè e del riflettore. Il diagramma sistema dell'ottica si riferisce a figura 1.

Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie 0

Figura 1 diagramma di sistema ottico di zumata continuo

Il gruppo degli zoom ed il gruppo delle lenti della compensazione adottano 2 pezzi di separazione della lente. Per assicurare la chiara e qualità stabile di immagine, quando gli zoom si muovono lungo la direzione di asse, le lenti della compensazione si muovono contemporaneamente con loro per fare la compensazione in tempo reale. La progettazione doppia dell'azionamento del motore per il gruppo delle lenti della compensazione e dello zoom può diminuire il volume e ridurre il peso, allo stesso tempo, facendo uso dei riflettori al percorso leggero riflettente può anche diminuire il volume più ulteriormente. Le lenti di relè fanno l'allievo di entrata situato nella centrale del sistema, ogni potere focale della lente ed il calibro è l'uniformità per realizzare l'efficienza dello schermo raffreddata 100%.

1,2 rivelatore

La macchina fotografica termica di sorveglianza della lunga autonomia JH640-800 sceglie la terza generazione importata del rivelatore raffreddato di matrice del piano focale fissare, è il rivelatore il più ampiamente applicato di rendimento elevato più maturo e. Il piano focale è fatto del materiale di HgCdTe con la risposta infrarossa di mezzo Wave (3.7μm~4.8μm). Le portate di detectivity (D*). Con i vantaggi della buona prestazione nell'efficace regione spettrale e nella vasta autonomia di temperatura di funzionamento, questo rivelatore ampiamente si è applicato a rilevazione, a sorveglianza, a monitoraggio, ad avvertimento, alla ricerca dell'obiettivo ed all'inseguimento infrarossi sugli aerei, sulla nave, sul veicolo e su altri trasportatori.

Il raffreddamento del rivelatore adotta il dispositivo di raffreddamento del ciclo di Stirling di integra che utilizza il principio isoentropico impregnato di gas di espansione con i caratteri di multifunzionale e di di lunga vita. Questo genere di dispositivo di raffreddamento presenta molti vantaggi, quale la struttura compatta, piccolo volume, il peso leggero, l'ampia gamma di temperature raffreddata, il tempo di avviamento di short, l'alta efficienza, lunga vita, facile controllare, molto orario di lavoro continuo ecc.

1,3 circuito di elaborazione dei segnali

1.3.1 principio

Se confrontato le matrici infrarosse del piano focale agli occhi della macchina fotografica termica infrarossa, circuito di elaborazione di immagini è il suo cervello. La funzione principale del circuito (SPC) di elaborazione dei segnali è difetti puntati sull'analisi in tempo reale completa di immagine infrarossa del segnale. In base alla stabilità di temperatura di FPA, lo SPC raggiunge le funzioni della generazione di segnale di azionamento, video compositing standard, comunicazioni con il PC, comunicazione uomo/macchina ecc. Il principio di base del circuito di elaborazione dei segnali si riferisce a figura 2.

Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie 1



Specifiche:



RIVELATORE

Rivelatore

HgCdTe raffreddato FPA

Pixel

Un modo: 640X512

Modo di B: 320x256

Ampiezza dello spettro

Un modo: 3.7μm~4.8μm

Modo di B: 3.7μm~4.8μm/7.7μm~11.0μm

NETD

≤25mK (a 25℃)

Temperatura di funzionamento di FPA

90K~120K

Tipo di raffreddamento

Raffreddamento del ciclo di Stirling

Raffreddamento

≤6min a 25ºC

OTTICA

Lunghezza focale

80~800mm (zoom continuo) F#: 4

FOV

6.87°×5.50°~0.69°×0.55° (H x V)

ESPOSIZIONE DI IMMAGINE

Video uscita

Video analogico: AMICO standard

Frequenza della struttura: 25Hz

Video di Digital: 14bits LVDS

Luminosità & contrasto

L'auto/manuale regola

Polarità

BH&WH

INTERFACCIA DI COMUNICAZIONE

Comando e controllo

 RS232

ALIMENTAZIONE ELETTRICA

Alimentazione elettrica

24VDC/1.5A

Ampia gamma del rifornimento

18V~36V

Consumo di energia

≤25w

AMBIENTALE

Temperatura di funzionamento

-40ºC~+60ºC

Temperatura di stoccaggio

-50ºC~+70ºC

Prova del &Shock di vibrazione

GJB150.16-86 /MIL-STD-810F-514.5

 Prova di bassa temperatura & di livello

GJB 150.3-86/MIL-STD-810F-514.5

FISICO

Peso

≤20kg

Dimensione

460mm x 230mm x 325mm (LxWxH)

Colore

Il nero dell'ossido

GAMMA DI RILEVAZIONE

Gamma di rilevazione

30km (obiettivo: veicolo di 2.3m x di 2.3m)

Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie 2

Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie 3

Grande infrarosse raffreddate della macchina fotografica di registrazione di immagini termiche della lunga autonomia di HgCdTe FPA resistenti alle intemperie 4
