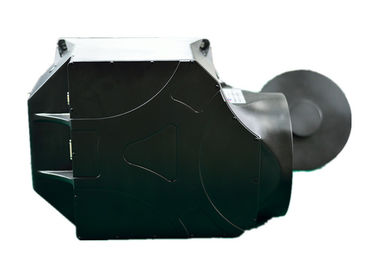

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800

  • Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800
  • Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800
  • Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800
  • Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800
  • Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800
Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800
Dettagli:
Luogo di origine: La Cina
Marca: JOHO
Certificazione: ISO9001:2000
Numero di modello: jh640-800
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: negotiation
Imballaggi particolari: Cassa standard dell'attrezzatura di sicurezza
Tempi di consegna: 2months dopo il pagamento ricevuto
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 50sets/year
Contatto
Descrizione di prodotto dettagliata
Tecnologia: infrarossi Stile: Telecamera termica Imaging
Tipo: Macchina fotografica continua di EO IR dello zoom Lunghezza del fuoco: zoom continuo di 800~80mm
standard: GJB Caratteristica: Impermeabile/renda impermeabile
Efficace distanza: 30km (obiettivo: veicolo di 2.3m x di 2.3m) Applicazioni: Navigazione, sorveglianza, salvataggio
Evidenziare:

macchina fotografica di registrazione di immagini termiche della lunga autonomia

,

macchina fotografica infrarossa di registrazione di immagini termiche



Macchina fotografica termica RS232 di sorveglianza raffreddata JH640-800 della lunga autonomia di HgCdTe FPA

1 introduzione

1,1 principio

La macchina fotografica comune è un'attrezzatura della rappresentazione visibile. Il suo principio diformazione è basato sulla differenza in mezzo riflette e riflettanza sulla superficie dell'obiettivo. Ma la macchina fotografica termica infrarossa è differente completamente, ha utilizzato la differenza termica di contrasto fra gli obiettivi e le condizioni ambientali circondanti a formare le immagini di densità di energia di radiazione termica, la chiamiamo come «registrazione di immagini termiche». Come stessi dell'onda leggera e dell'onda radio, la radiazione infrarossa è un genere di onda elettromagnetica. Il diagramma della banda di onda si riferisce a figura 1.

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800 0

Figura 1 diagramma infrarosso della banda di onda

Poiché la visione umana non è sensibile a luce infrarossa, la macchina fotografica termica deve trasformare la luce infrarossa a luce visibile e cambiare l'immagine infrarossa all'immagine visibile. Come figura indicata 2, la funzione del trasformatore consiste di 2 punti. In primo luogo, attraverso il rivelatore termico infrarosso per trasformare le radiazioni termiche nei segnali elettrici, che l'ampiezza può riflettere la forza di radiazione termica; Secondariamente, visualizzare i segnali elettrici sul monitor ed ottenere l'immagine termica infrarossa visibile.

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800 1

Figura 2 principio di immagine all'infrarosso

La macchina fotografica termica di sorveglianza della lunga autonomia JH640-800 utilizza il rivelatore di (FPA) di matrici del piano focale di HgCdTe 640x512 MWIR della terza generazione. Il rivelatore trasforma insieme le radiazioni termiche dell'obiettivo ai segnali elettrici, dopo il processo di un'analisi dettagliata dei segnali elettrici sui circuiti di elaborazione di immagini, sull'analogo dell'uscita del rivelatore e sui segnali video; il controllo del PC ospite la macchina fotografica termica via l'interfaccia di comunicazione RS232. Il diagramma di principio di base si riferisce a figura 3.

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800 2



Figura 3 principio della macchina fotografica termica

1,2 caratteristiche

La macchina fotografica termica di sorveglianza della lunga autonomia JH640-800 è un prodotto maturato ed alto dell'affidabilità che si è sviluppato indipendente dalla nostra società per rispettare la norma militare. Per assicurare la macchina fotografica termica può completamente rispettare la norma militare, scegliamo il materiale di alta qualità ed adottiamo la tecnologia di alto livello di fabbricazione. Ora la macchina fotografica termica ampiamente si è applicata nei campi dell'industria, della difesa di costa & del confine e della sorveglianza aerospaziali e militari della sicurezza della città. Questa macchina fotografica termica infrarossa raffreddata alta tecnologia è necessario disperato nella rilevazione dell'obiettivo, nel riconoscimento e nel sistema per qualsiasi tempo di preallarme.

La macchina fotografica termica presenta i vantaggi di piccola dimensione, di alta sensibilità, di facili controllare, gamma lunga di sorveglianza, zoom continuo (la lunghezza focale è 80~800mm, il tempo completo del movimento di messa a fuoco non è più di 6s), le operazioni per qualsiasi tempo e buona integrazione. Può essere usata come singola macchina per il controllo, anche può essere integrata nel baccello elettro-ottico utilizzato come componente infrarossa lungimirante di (FLIR).



Specifiche:



RIVELATORE

Rivelatore

HgCdTe raffreddato FPA

Pixel

Un modo: 640X512

Modo di B: 320x256

Ampiezza dello spettro

Un modo: 3.7μm~4.8μm

Modo di B: 3.7μm~4.8μm/7.7μm~11.0μm

NETD

≤25mK (a 25℃)

Temperatura di funzionamento di FPA

90K~120K

Tipo di raffreddamento

Raffreddamento del ciclo di Stirling

Raffreddamento

≤6min a 25ºC

OTTICA

Lunghezza focale

80~800mm (zoom continuo) F#: 4

FOV

6.87°×5.50°~0.69°×0.55° (H x V)

ESPOSIZIONE DI IMMAGINE

Video uscita

Video analogico: AMICO standard

Frequenza della struttura: 25Hz

Video di Digital: 14bits LVDS

Luminosità & contrasto

L'auto/manuale regola

Polarità

BH&WH

INTERFACCIA DI COMUNICAZIONE

Comando e controllo

 RS232

ALIMENTAZIONE ELETTRICA

Alimentazione elettrica

24VDC/1.5A

Ampia gamma del rifornimento

18V~36V

Consumo di energia

≤25w

AMBIENTALE

Temperatura di funzionamento

-40ºC~+60ºC

Temperatura di stoccaggio

-50ºC~+70ºC

Prova del &Shock di vibrazione

GJB150.16-86 /MIL-STD-810F-514.5

 Prova di bassa temperatura & di livello

GJB 150.3-86/MIL-STD-810F-514.5

FISICO

Peso

≤20kg

Dimensione

460mm x 230mm x 325mm (LxWxH)

Colore

Il nero dell'ossido

GAMMA DI RILEVAZIONE

Gamma di rilevazione

30km (obiettivo: veicolo di 2.3m x di 2.3m)

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800 3Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800 4

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800 5

Macchina fotografica termica infrarossa RS232 di sorveglianza termica della videocamera di sicurezza JH640-800 6
