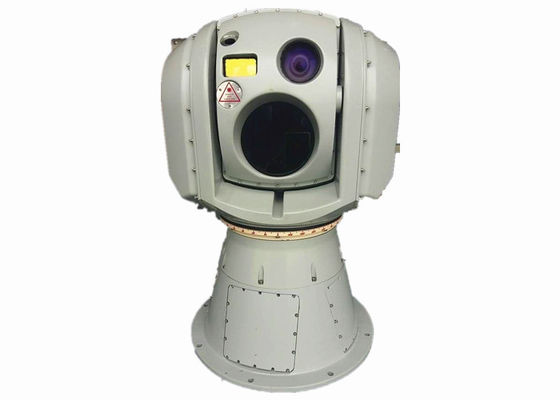

Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia

Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia

    • Electro-Optical Infrared Long Range Surveillance System Pixel 640x512
    • Electro-Optical Infrared Long Range Surveillance System Pixel 640x512
    • Electro-Optical Infrared Long Range Surveillance System Pixel 640x512
    • Electro-Optical Infrared Long Range Surveillance System Pixel 640x512
  • Electro-Optical Infrared Long Range Surveillance System Pixel 640x512

    Dettagli:

    Luogo di origine: La Cina
    Marca: JOHO
    Certificazione: ISO9001:2000, SGS
    Numero di modello: JH640-100

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Prezzo: negotiation
    Imballaggi particolari: Cassa su misura della lega di alluminio con le ruote
    Tempi di consegna: 3months dopo il pagamento ricevuto
    Termini di pagamento: T/T, L/C
    Capacità di alimentazione: 50sets/year
    Contatto
    Descrizione di prodotto dettagliata
    Tecnologia: infrarossi Stile: Pentola/inclinazione
    Tipo: un sistema di 2 sensori Rivelatore: VOx non raffreddato FPA di LWIR
    Formato di HDMI: PAL/NTSC Risoluzione orizzontale: 640X512
    Configurazione: Macchina fotografica termica e macchina fotografica leggera di giorno standard: GJB
    Caratteristica: Livellati militari impermeabilizzano Peso: Torretta: cabina elettronica di ≤70kg: gruppo di regolazione di ≤8.2kg: ≤1.2kg
    lunghezza d'onda: 1.06μm
    Evidenziare:

    electro optical system

    ,

    Infrared Tracking System

                   Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia

    1. Introduzione

    Il sistema di tracciamento IR/di EO è un dispositivo completo che utilizza i rivelatori fotoelettrici poichè elementi sensibili per formare le unità fotoelettriche, meccaniche, e di controllo di elaborazione dei segnali. Usa il controllo meccanico elettronico per stabilizzare l'asse di tendenza e per realizzare le funzioni di acquisizione di obiettivo, dell'inseguimento, di tendenza e di stabilizzazione.





    Il sistema JH640-100 è una parte del sistema di controllo del tiro a bordo, che può tenere la stalla tendere ed indicare anche quando l'atteggiamento del veicolo cambia o è nello stato di impatto. È fornito di visore termico ad alta definizione, di telemetro (LRF) del laser e della TV per la ricerca dell'obiettivo di notte e del giorno, il riconoscimento, seguente e variante e fornisce l'angolo di obiettivo, la distanza ed il video in tempo reale. Il sistema jh640-100 può non solo essere usato indipendente, ma inoltre riceve il comando dello schiavo dal sistema di controllo del tiro, coopera con i vari sistemi del lancio del missile e dell'artiglieria per attaccare gli obiettivi di aria e di messa a terra.

    2. Funzione & caratteristiche del prodotto



    2,1 funzione del prodotto

    1) isola la perturbazione del trasportatore e stabilizza il LOS (linea di mira)

    2) mira all'osservazione, cercante e puntante sul giorno & sulla notte.

    3) mira alla rilevazione, al riconoscimento ed all'identificazione al giorno & alla notte.

    4) inseguimento automatico e manuale dell'obiettivo

    5) gamma dell'obiettivo

    6) riferisce angolare e la distanza dell'obiettivo catturato riguardante l'asse di riferimento.

    7) autoverifica del sistema e risultato dei test di rapporto.

    2,2 caratteristiche di prodotto

    • Il sistema ottico di alta precisione include la lente fissa di IR, lo zoom continuo ottico TV e LRF, insieme al sistema di controllo intelligente dello zoom, si assicurano la chiara immagine e l'asse ottico stabile all'interno della lunghezza del fuoco di 8mm~125mm.
    • L'alta unità di elaborazione integrata incorporata di FPGA con velocemente l'elaborazione e l'algoritmo intelligente realizza l'inseguimento in tempo reale; l'inseguimento dell'algoritmo fornisce al parente che segue ed algoritmo d'inseguimento baricentrico per opzione del cliente secondo le caratteristiche dell'obiettivo in campi vari in modo che realizzi l'inseguimento di alta qualità.
    • L'asse due ha stabilizzato la piattaforma che si combina con la girobussola di alta precisione ed il sistema del servocomando, assicura che il sistema abbia buona prestazione d'inseguimento di alta precisione e della stabilità.
    • le componenti classe militare con l'alta affidabilità permette alla lunga vita nell'ambito dell'ambiente severo.

    5) il Interamente sigillamento e la progettazione integrata elettrotipia ottico-meccanica impermeabile ad alto livello rispetta la norma militare.





    Specifiche:

    MACCHINA FOTOGRAFICA TERMICA
    Rivelatore Microbolometer non raffreddato di LWIR FPA
    Pixel 640x512
    Banda spettrale 8μm~12μm
    FOV 6.2° x 5.0° (zoom elettronico: 2×)
    Lunghezza focale 100mm, F#: 1
    MACCHINA FOTOGRAFICA LEGGERA DI GIORNO
    Rivelatore 752*582, 1/3" CCD nero/bianco
    FOV zoom continuo di 2.1° x di 55.8°
    Gamma di illuminazione 200Lx ~105Lx
    TELEMETRO LASER
    Lunghezza d'onda 1.06μm
    Gamma 300m~5km (visibilità obiettivo di 8m*2m, di 10km)
    Accuratezza di misura ± 5m del ≤
    SERVO
    Accuratezza di stabilizzazione ≤ 0.2mrad (1σ)
    Gamma di direzione della torretta Azimut: ± 180° (direzione dell'arco 0°is); Passo: -20°~+75°
    VELOCITÀ MASSIMA DI ANGOLO DELLA TORRETTA
    Azimut ≥50°/s
    Passo ≥50°/s
    Formato del segnale video AMICO B/W standard di CCIR
    Comunicazione RS232
    AMBIENTALE
    Gamma di temperatura di funzionamento -40℃ ~ +60℃
    Gamma di temperature di stoccaggio -40℃ ~ +65℃
    POTERE
    Alimentazione elettrica CC 24V/15A, DC28V/15A
    Consumo di energia

    DC24: ≤350W

    DC28V: ≤420W

    FISICO
    Dimensione (L×W×H)

    Torretta: Φ400×630mm

    Gabinetto elettronico: 159x346.8x185.5mm

    Gruppo di regolazione: 364×200.5×137.5mm

    Peso

    Torretta: ≤70kg

    Cabina elettronica: ≤8.2kg

    Gruppo di regolazione: ≤1.2kg

    Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia 0Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia 1

    Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia 2

    Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia 3



    Pixel infrarosso elettro-ottico 640x512 del sistema di sorveglianza della lunga autonomia 4
