Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio

Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio

  • Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio
  • Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio
  • Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio
Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio
Dettagli:
Luogo di origine: La Cina
Marca: JOHO
Certificazione: ISO9001
Numero di modello: JHP107-M145A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: negotiation
Imballaggi particolari: Cassa standard dell'attrezzatura di sicurezza
Tempi di consegna: negoziazione
Termini di pagamento: T/T, L/C, Western Union, MoneyGram
Capacità di alimentazione: 50sets/year
Contatto
Descrizione di prodotto dettagliata
Funzione: Ricerca, osservazione, seguendo e posizionare Giunto cardanico stabilizzato girobussola: asse 2
Sensore: Visore termico del CCD e di IR di HD Peso: 3kg
Dimensione: × di 156mm (diametro); 244mm (H) Applicazione: Nave senza equipaggio, veicolo senza equipaggio, Usv, Uav
Pixel: 1920x1080 colore: bianco & nero
Accuratezza di stabilizzazione: ≤0.5mrad Rivelatore: VOX FPA non raffreddato
Alimentazione: DC 12V Consumo: ≤15W
Evidenziare:

Sistema di tracciamento infrarosso

,

sistemi di immagine all'infrarosso



Sistema di sorveglianza infrarosso elettro-ottico della macchina fotografica Nave-sopportato Jh602-28015 (EOSS)

1,1 introduzione di produzione

Il sistema di sorveglianza elettro-ottico nave-sopportato602-28015 di JH è un sistema altamente integrato dell'ottico-meccanico-elettrotipia fornito di una macchina fotografica di luce del giorno di HD 1080p e della macchina fotografica termica raffreddata MWIR. La macchina fotografica sta assoggettando ai 2 assi e ad una piattaforma stabilizzata 2 giunti cardanici. Caratterizzato con progettazione compatta e modulare, è fornito per le navi che soddisfanno le richieste militari e civili quale la ricerca, l'osservazione, ricognizione e seguenti gli obiettivi della marino superficie, ampiamente applicati in marina, nella polizia, nella guardia costiera ed ecc. marittimo.

1,2 funzioni principali

  1. (azimut ed elevazione) la stabilizzazione 2-axis, la girobussola di alta precisione ed il sistema del servocomando implementano la ricognizione di copertura totale.
  2. Dimensione compatta, peso leggero, forte adattabilità, basso consumo energetico ed alta redditività.
  3. Video funzione d'inseguimento. L'inseguimento in tempo reale, l'inseguimento manuale di /auto e l'auto chiusi a chiave sono disponibili.
  4. La correzione di alta precisione assicura che l'asse ottico del IR ed il CCD siano allineamento.
  5. Il giunto cardanico è controllato da software facile da usare
  6. Il modo di funzionamento, l'angolo di azimut ed i dati di grado di elevazione possono essere visualizzato sul video ed essere trasmesso indietro.
  7. Completamente sigillato, impermeabile, resistenza di vibrazione, resistenza di scossa, vita lunga nell'ambito dell'ambiente duro.

1.3.1 specifiche di sistema

  1. Copertura di azimut: n×360° continuo
  2. Copertura di elevazione: -20°~+75° (orizzontale è 0°, verso il basso è meno.)
  3. Accuratezza di stabilizzazione: ≤0.5mrad (1σ)
  4. Accuratezza angolare: ±0.1° (1σ)
  5. Formato immagine dell'uscita: SDI

1.3.2 macchina fotografica di luce del giorno di HD

  1. CCD: SONY 1/2.8CMOS
  2. Risoluzione: 1920×1080
  3. Lunghezza focale: 4.3mm~129mm (zoom ottico 30×)
  4. FOV: 63.7°~2.3°
  5. Lente: Pixel di HD 2.13million
  6. Focalizzazione: Automatico

1.3.3 macchina fotografica del termale di IR

  1. Rivelatore: rivelatore di MWIR raffreddato 640×512
  2. Spettro: 3μm~5μm
  3. Dimensione del pixel: 15μm×15μm
  4. Lunghezza focale: 30mm~300mm

1.3.4 video modulo d'inseguimento

  1. Auto/obiettivo manuale di ricerca nell'area specificata

Selezione dell'obiettivo: auto di sostegno/chiusura manuale
Scena d'inseguimento dell'obiettivo: per ventilare, al mare (può da ottimizzare l'obiettivo in base al video/immagine forniti dall'utente).
Obiettivo intelligente di recapture dopo perso a tempo il periodo ridotto

  1. FOV fisso di sostegno o macchina fotografica variabile di FOV. Nello stato d'inseguimento, continua seguire l'obiettivo mentre cambia il FOV.
  2. Parametri:
  • Contrasto d'inseguimento minimo: 10%
  • Minimo SNR: 10dB
  • Dimensione minima dell'obiettivo: pixel 3×3
  • Ritardo dell'uscita: <40ms>
  • Accuratezza di rilevazione: ≤0.1°
  • Tempo di lavorazione:<100ms>
  • Gamma di rilevazione: azimut ±60°, elevazione ±45°
  1. Video input: 1 video digitale di modo HD-SDI, 1 video di analogo dell'AMICO di modo
  2. Video uscita: 1 video digitale di SDI di modo
  3. Comunicazione: 1 modo RS422
  4. Tensione di funzionamento: DC5V

1.3.5 parametro ambientale

  1. Temperatura di operazione: - 20ºC~+50ºC
  2. Temperatura di stoccaggio: - 30ºC~+60ºC
  3. a prova di vibrazione: GJB 150.16A-2009, A.2.3.11 la ventunesima nave della classe
  4. a prova di pioggia: GB 4208-2008 IP67

1.3.6 parametro di fisico medica

  1. Dimensione: ≤Φ260mm×360mm (H)
  2. Colore: Gray della marina
  3. Peso: ≤20kg
  4. Tensione di funzionamento: DC24V
  5. Consumo di energia: ≤450W
  6. Installazione: l'ammortizzatore non è richiesto. Il giunto cardanico è collegato rigidamente con il piedistallo. Il giunto cardanico ha linea di graduazione zero sulla direzione di azimut.
    1. Composizione nel sistema

JH602-28015 EOSS è fornito per la guardacoste, usato per il controllo, l'inseguimento ed il posizionamento degli obiettivi di aria e del mare. Mentre la guardacoste è sulla missione, lo stato ed il video del giunto cardanico sono trasmessi indietro e sono visualizzati su software; inoltre i comandi di controllo sono inviati al giunto cardanico da software facile da usare realizzare l'operazione in tempo reale ed il controllo.
Il sistema completo è composto di giunto cardanico, di scatola elettronica e di software di controllo e dell'operazione.

Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio 0

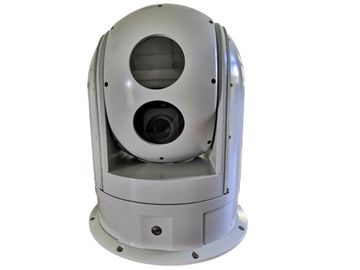

    1. Giunto cardanico

Il giunto cardanico è uno schiavo dell'unità del sensore (gabinetto ottico) piattaforma stabilizzata girobussola di due-asse (elevazione ed azimut) ad una servo. L'unità del sensore è fornita di una macchina fotografica termica di alta risoluzione di 640×512 MWIR con lo zoom continuo di 15~280mm e di una macchina fotografica di luce del giorno di 1920×1080 HD, capace di rilevazione, il riconoscimento, l'identificazione ed obiettivo dell'inseguimento al giorno ed alla notte. Il giunto cardanico con il piedistallo è installato sopra la piattaforma secondo l'ambiente pratico.
L'interfaccia esterna è connettore di aviazione 26pin.
Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio 1



Mappa fisica







Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio 2

Mini elettro sistema di sorveglianza infrarosso ottico EOSS della macchina fotografica per il veicolo senza equipaggio 3
